银娱优越会动力锂电池组保护板测试系统

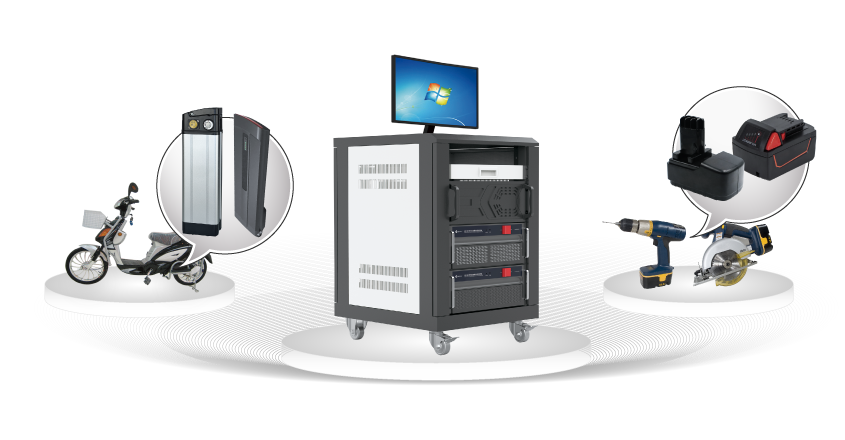

银娱优越会动力锂电池组保护板测试系统适用于电动工具、园林工具、电动自行车、后备电源等产品，针对 4S-36S 锂电池组保护板的基本特性测试、保护特性等一体化以及对电量管理IC（支持12C、HDO、SMBUS 及其他定制化协议）的参数下载、对比、PCB 校准等而开发的锂电池组保护板测试系统。
适用电池
-
小动力 -
电动工具 -
储能基站
产品亮点
精度高
PACK电压测量范围：3~180V
精度：±0.01%R.D.±1mA
精度：±0.01%R.D.±1mA
适用性广
可提供最大3000mA平衡电流
同时兼容电动工具、电动二轮车等动力电池测试
同时兼容电动工具、电动二轮车等动力电池测试
模块化设计
支持模拟电池最大 36 串
每个模拟电池为 4 串一个模块
每个模拟电池为 4 串一个模块
兼容性高
适用于纯精工系统保护IC
单片机+精工系统保护IC等
单片机+精工系统保护IC等
电压电流测试精度高
PACK电压测量范围：0.1~180V（精度：±0.01%R.D.±1mA）
模拟电池输出范围：0.1~5V（精度：±0.01%R.D.±0.02%F.S.）
模拟电池电压范围：0.1~5V（精度：±0.01%R.D.±0.02%F.S.）
mA档电流：1~3000mA（精度：±0.01%R.D.±0.02%F.S.）
μA档电流：1~2000μA（精度：±0.01%R.D.±1μA）
模拟电池输出范围：0.1~5V（精度：±0.01%R.D.±0.02%F.S.）
模拟电池电压范围：0.1~5V（精度：±0.01%R.D.±0.02%F.S.）
mA档电流：1~3000mA（精度：±0.01%R.D.±0.02%F.S.）
μA档电流：1~2000μA（精度：±0.01%R.D.±1μA）
-
可提供最大3000mA平衡电流可兼容的电池范围更广，同时兼容电动工具、电动二轮车等动力电池测试 -

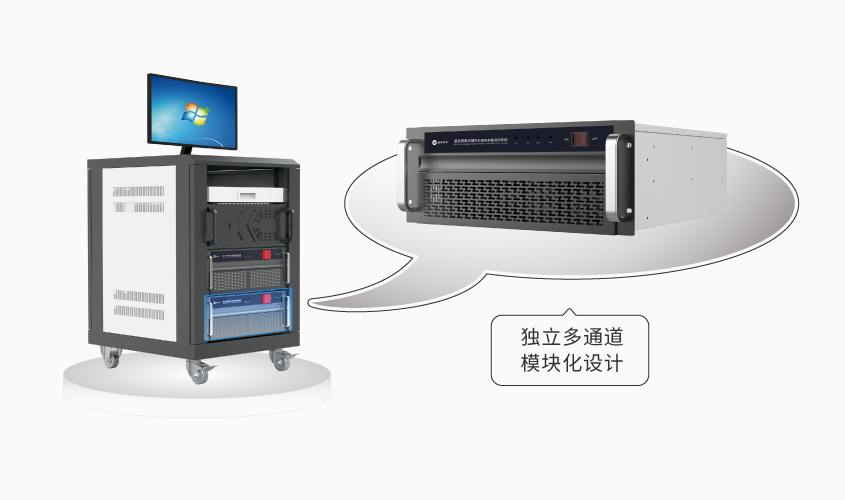

模块化设计及单点独立每个模拟电池为 4 串一个模块，最大输出电流为100A，最高可升级到 36 串 -

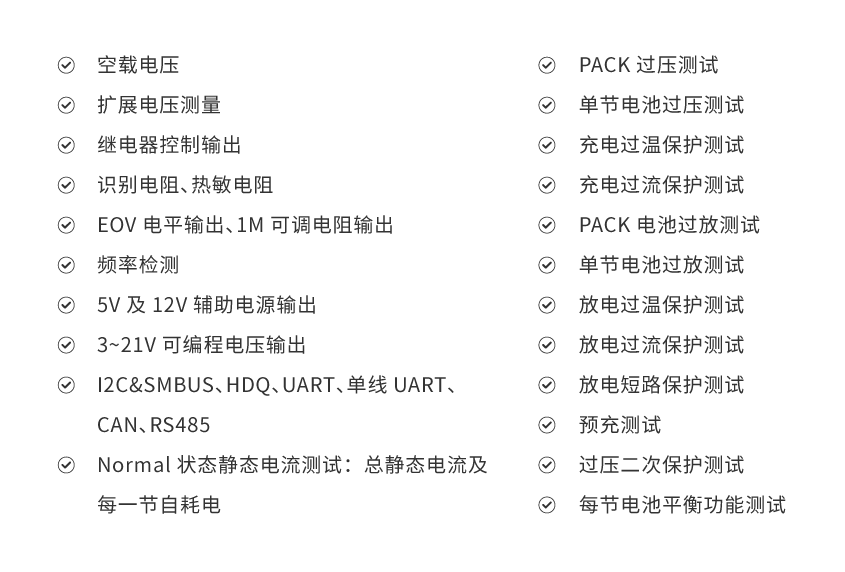

测试项目齐全
方案兼容性高✔ 适用于纯精工系统保护IC，如:8244,S8204 等
✔ 适用于单片机+精工系统保护1C
✔ 适用于各种充放电同、异口的方案，并且有多段电流保护功能测试(如:堵转电流) -

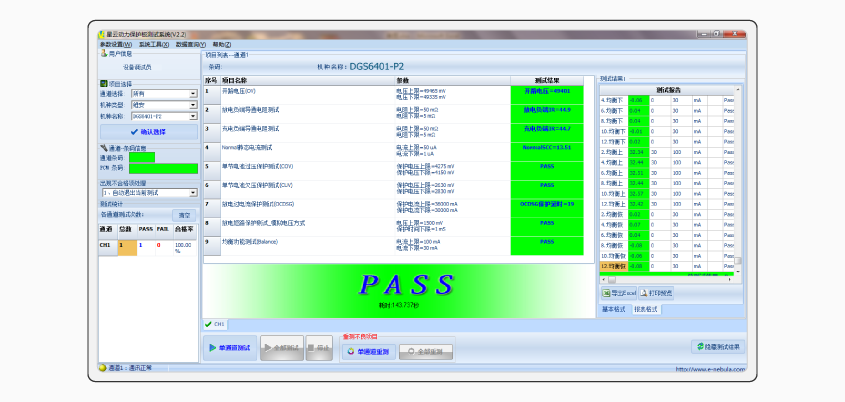

上位机功能强大✔ 支持测试方案导入、导出功能，软件有手动调试功能，新产品调试验证
✔ 支持不间断测试验证及气动治具自动启动功能
✔ 软件使用脚本编辑功能，方便不同方案测试机种的脚本编写，利于软件二次开发，提高设备使用率
基础参数
-
产品型号BAT-NEHP-25J200B-V004BAT-NEHP-25J300-V002BAT-NEHP-12K100B-V001BAT-NEHP-36K300-V004
-
PACK电压测量范围0.1~112V
精度：0.1%±2mV0.1~112V
精度：0.1%±2mV0.1~60V
精度：±0.02%R.D.±0.03%F.S.3~180V
精度：±0.01%R.D.±1mA -
模拟电池输出范围0.1~5V
精度：0.1%.±2mV
分辨率：1mV0.1~5V
精度：0.1%.±2mV
分辨率：1mV0.005~5mV
精度：±0.02%R.D.±0.02%F.S.
分辨率：1mV0.1~5V
精度：±0.01%R.D.±0.02%F.S.
分辨率：1mV -
模拟电池电压0.1~5V
精度：0.1%.±2mV0.1~5V
精度：0.1%.±2mV0.005~5mV
精度：±0.02%R.D.±0.02%F.S.0.1~5V
精度：±0.01%R.D.±0.02%F.S. -
模拟电池电流范围精度mA档电流：1~3000mA
精度：0.1%.±2mV
μA档电流：1~2000μA
精度：0.1%.±1μAmA档电流：1~1000mA
精度：0.1%.±2mA
μA档电流：1~2000μA
精度：0.1%±1μAmA档电流：1~3000mA
精度：±0.02%R.D.±0.05%F.S.
μA档电流：1~1000μA
精度：±0.01%R.D.±1%μAmA档电流：1~3000mA
精度：±0.01%R.D.±0.02%F.S.
μA档电流：1~2000μA
精度：±0.1%R.D.±1%μA -
模拟电池充电时吸收电流能力0~500mA0~500mA10~3000mA100~3000mA
